Beschreibung: nicht nur einfache Standard-Anlagen lassen sich über Ceta regeln, auch anspruchsvollere Anwendungen können über die Kombination mehrerer Ceta-Module realisiert werden durch diese modulare Erweiterung sind bis zu 4 Regelgeräte miteinander kombinierbar über Datenbus kommunizieren die einzelnen Regelungen miteinander jeder Ceta-Regler kann auch autark betrieben werden Temperaturdifferenzregelung (aktivierbar): mit einem Relaisausgang und zwei Fühlereingängen, ideal geeignet zur Regelung von Solaranlagen und Feststoffkesseln Gemischter Heizkreis: witterungsgeführte Regelung eines gemischten Heizkreises über drei Relaisausgänge Schaltuhr: Schaltzeitprogramm mit zwei Schaltzyklen pro Tag Raumeinfluss oder Raumregelung über optionale Raumstation (Ceta RC) unterschiedliche Betriebsarten wählbar Sommerabschaltung, Frostschutzfunktion, Informationsanzeigen für Temperaturen und Schaltzustände Differenzregelung 1 (Pumpe ein/aus) Technische Daten: Netzanschlussspannung: 230 V +6 % / -10 % Nennfrequenz: 50 - 60 Hz Leistungsaufnahme max.: 2,1 VA Sicherung: 6,3 A Kontaktbelastung Ausgangsrelais: 2 (2) A Umgebungstemperatur: -10 °C bis +50 °C Lagertemperatur: -25 C- +80 °C Schutzart: IP30 Schutzklasse nach EN: 60730:II EG-Konformität: 89/336/EWG Gehäusematerial: ABS V0 Anschlusstechnik Netz: Schraubklemmen 1,5 mm² Anschlusstechnik Fühler: Schraubklemmen 1,0 mm² Gehäuseabmessung (BxHxT): 145,5 x 161 x 48 mm Lieferumfang: 1 x Zentralgerät CETA 106 1 x Außenfühler AF200 1 x Vorlaufanlegefühler VF202B 8 x Schraube Blech 2,9x19 mm 3 x Kombischraube 4x35 mm 3 x Dübel U6 2 x Kabelklemme

Norm-Gerät in Set-Ausführung mit Fühlern, Anschlussklemmen und Dokumentation Zum Einbau in Kesselschaltfelder Gehäuseabmessungen: Zentralgerät 144 x 96 x 75 mm

Norm-Gerät in Set-Ausführung mit Fühlern, Anschlussklemmen und Dokumentation Zum Einbau in Kesselschaltfelder Gehäuseabmessungen: Zentralgerät 144 x 96 x 75 mm

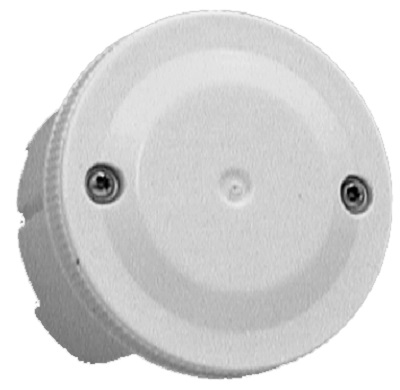

Delta 2B Set für 1-stufigen Wärmeerzeuger, Heizkreis: Direktkreis und Warmwasser Beschreibung: Witterungsgeführte Kesseltemperaturregelung für gleitenden Heizbetrieb Einfache Bedienung durch Drehpoti Umwälzpumpenlogik, Sommer-/Winterautomatik, Frostschutzschaltung Elektronische Speichertemperaturregelung, Speichervorrangschaltung, Ladepumpennachlauf, Betriebswahlschalter, Kesselanfahrschutz Min./max.-Begrenzung Wärmeerzeuger 2-Kanal-Digitalschaltuhr mit drei Standardprogrammen Mischerlaufzeitanpassung Einbaumontage (Einbaumaß: 137 x 91 mm, Rahmenmaß: 144 x 96 mm) Technische Daten: Betriebsspannung: 230 V, 50 Hz Leistungsaufnahme: max. 4 VA Kleinspannung: 10 V DC Kontaktbelastung Relaisausgang: 4 (2) A Umgebungstemperatur: 0° C – 50° C Schutzart: IP30 Anschlusstechnik: steckbare Schraubklemmverbindungen Lieferumfang: 1x Regler DELTA+ 2B EbV 1x Außenfühler AF 200 1x Anschlussklemme BL 13 rot 1x Anschlussklemme BL 13 blau

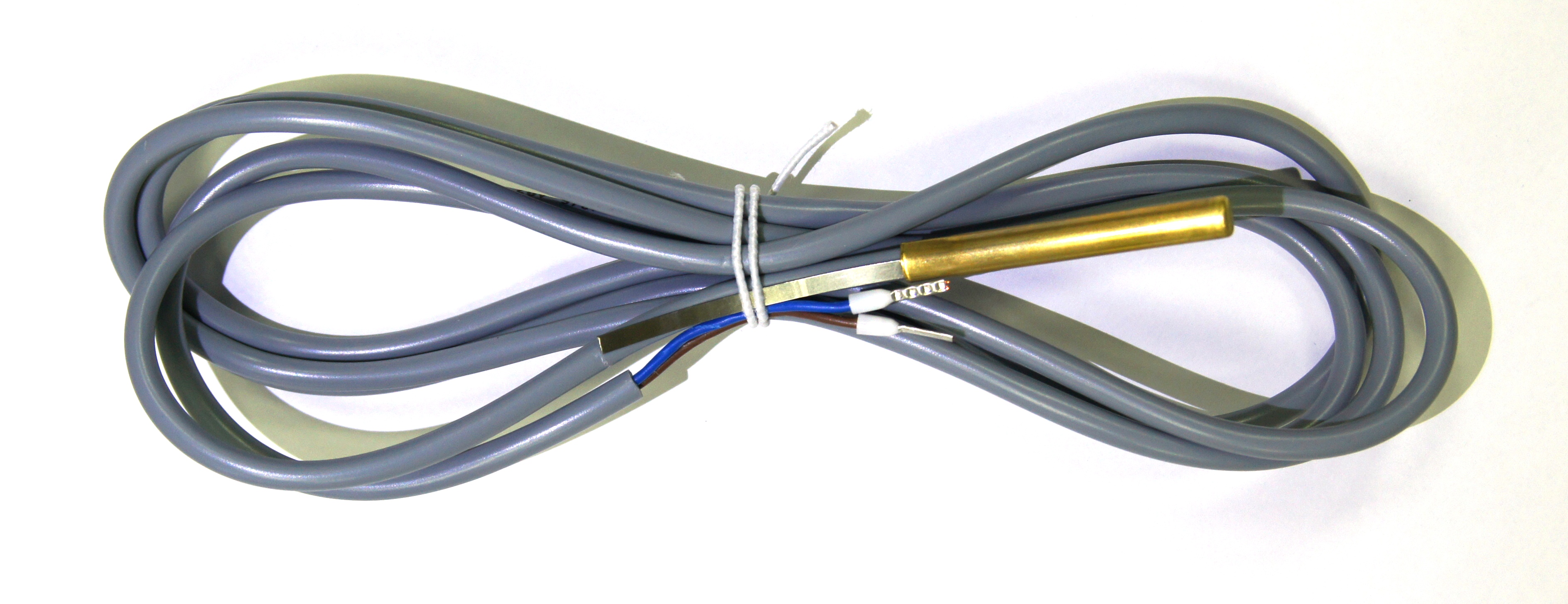

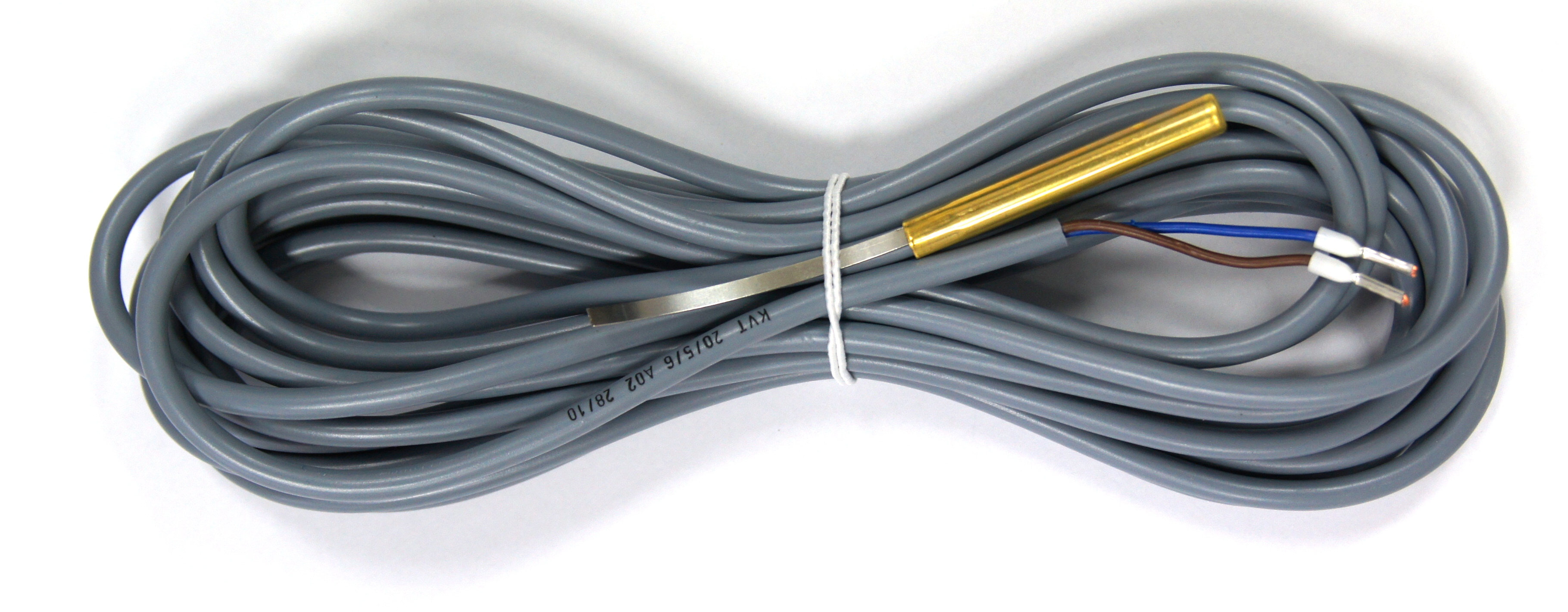

Delta 2B Set für 1-stufigen Wärmeerzeuger, Heizkreis: Direktkreis und Warmwasser Beschreibung: Witterungsgeführte Kesseltemperaturregelung für gleitenden Heizbetrieb Einfache Bedienung durch Drehpoti Umwälzpumpenlogik, Sommer-/Winterautomatik, Frostschutzschaltung Elektronische Speichertemperaturregelung, Speichervorrangschaltung, Ladepumpennachlauf, Betriebswahlschalter, Kesselanfahrschutz Min./max.-Begrenzung Wärmeerzeuger 2-Kanal-Digitalschaltuhr mit drei Standardprogrammen Mischerlaufzeitanpassung Einbaumontage (Einbaumaß: 137 x 91 mm, Rahmenmaß: 144 x 96 mm) Technische Daten: Betriebsspannung: 230 V, 50 Hz Leistungsaufnahme: max. 4 VA Kleinspannung: 10 V DC Kontaktbelastung Relaisausgang: 4 (2) A Umgebungstemperatur: 0° C – 50° C Schutzart: IP30 Anschlusstechnik: steckbare Schraubklemmverbindungen Lieferumfang: 1x Regler VT DELTA+ 2B EbV 1x Außenfühler AF 200 1x Kesseltauchfühler KVT 20/2/6 1x Speichertauchfühler KVT 20/5/6 1x Anschlussklemme BL 13 rot 1x Anschlussklemme BL 13 blau

aus DELTA wird DELTA+ Die Delta+ Regelung wird ab jetzt mit einer neuen 2-Kanal-Digitalschaltuhr ausgeliefert. Nur die Bedienung der Uhr ändert sich. Anwendung:zur Ansteuerung von: 1x Wärmeerzeuger, einstufig 1x Direktheizkreis 1x ‑Mischerheizkreis (3-Punkt-PI-Regler; nur Mischermotor-, keine Umwälzpumpenansteuerung) 1x Warmwasser Beschreibung: Witterungsgeführte Kesseltemperaturregelung für gleitenden Heizbetrieb Einfache Bedienung durch Drehpoti Umwälzpumpenlogik, Sommer-/Winterautomatik, Frostschutzschaltung Elektronische Speichertemperaturregelung, Speichervorrangschaltung, Ladepumpennachlauf, Betriebswahlschalter, Kesselanfahrschutz Min. / max. - Begrenzung Wärmeerzeuger 2-Kanal-Digitalschaltuhr mit drei Standardprogrammen Mischerlaufzeitanpassung Einbaumontage (Einbaumaß: 137 x 91 mm, Rahmenmaß: 144 x 96 mm) Technische Daten: Betriebsspannung: 230 V, 50 Hz Leistungsaufnahme: max. 4 VA Kleinspannung: 10 V DC Kontaktbelastung Relaisausgang: 4 (2) A Umgebungstemperatur: 0° C – 50° C Schutzart: IP30 Anschlusstechnik: steckbare Schraubklemmverbindungen Lieferumfang: 1x Regler DELTA+ 23B EbV 1x Außenfühler AF 200 1x Vorlauffühler VF 202 1x Kesseltauchfühler KVT 20/2/6 1x Speichertauchfühler KVT 20/5/6 1x Anschlussklemme BL 13 rot 1x Anschlussklemme BL 13 blau

aus DELTA wird DELTA+ Die Delta+ Regelung wird ab jetzt mit einer neuen 2-Kanal-Digitalschaltuhr ausgeliefert. Nur die Bedienung der Uhr ändert sich. Anwendung:zur Ansteuerung von: 1x Wärmeerzeuger, einstufig 1x Direktheizkreis 1x ‑Mischerheizkreis (3-Punkt-PI-Regler; nur Mischermotor-, keine Umwälzpumpenansteuerung) 1x Warmwasser Beschreibung: Witterungsgeführte Kesseltemperaturregelung für gleitenden Heizbetrieb Einfache Bedienung durch Drehpoti Umwälzpumpenlogik, Sommer-/Winterautomatik, Frostschutzschaltung Elektronische Speichertemperaturregelung, Speichervorrangschaltung, Ladepumpennachlauf, Betriebswahlschalter, Kesselanfahrschutz Min. / max. - Begrenzung Wärmeerzeuger 2-Kanal-Digitalschaltuhr mit drei Standardprogrammen Mischerlaufzeitanpassung Einbaumontage (Einbaumaß: 137 x 91 mm, Rahmenmaß: 144 x 96 mm) Technische Daten: Betriebsspannung: 230 V, 50 Hz Leistungsaufnahme: max. 4 VA Kleinspannung: 10 V DC Kontaktbelastung Relaisausgang: 4 (2) A Umgebungstemperatur: 0° C – 50° C Schutzart: IP30 Anschlusstechnik: steckbare Schraubklemmverbindungen Lieferumfang: 1x Regler DELTA+ 23B EbV 1x Anschlussklemme BL 13 rot 1x Anschlussklemme BL 13 blau

Für Brauchwarmwassersysteme, in denen eine integrierte Temperierung mit verbrühungssicherer Funktion erforderlich ist und bei denen auch andere Regelarmaturen für die Temperatur an den Wasserhähnen eingebaut sind. Diese Ventilmodellreihen eignen sich auch für Brauchwarmwassersysteme mit Warmwasserzirkulation. Vorteile: Brauchwassermischer mit Verbrühschutz besonders für Entnahmestellen geeignet, bei denen eine Verbrühung sicher verhindert werden muss auch für Systeme mit Brauchwasserzirkulation geeignet alle wasserführenden Teile bestehen aus korrosionsbeständigem Material Maße: A = 70 mm / B = 42 mm / C = 52 mm / D = 46 mm Details Druck: max. 10 bar Anschluss: 3x 1" AG Betriebstemperatur: max. 95°C Mischbereich: 35 - 60 °C Temperaturstabilität: ± 2 °C

Für Brauchwarmwassersysteme, in denen eine integrierte Temperierung mit verbrühungssicherer Funktion erforderlich ist und bei denen auch andere Regelarmaturen für die Temperatur an den Wasserhähnen eingebaut sind. Diese Ventilmodellreihen eignen sich auch für Brauchwarmwassersysteme mit Warmwasserzirkulation. Vorteile: Verbrühungs- und Legionellenschutz Regulierungspräzision Einbindung in Zirkulationsanlagen möglich Technische Daten: Anschluss: ¾" Außengewinde Regelbereich Temperatur: 35-60 °C Druckklasse: PN 10 Betriebsdruck: 1.0 MPa Max. Differenzdruck: Mischen: 0.3 MPa Druckabfalldiagramm: Siehe Produktkatalog Max. Mediumtemperatur: max.: +95 °C Temperaturstabilität: ± 2 °C Material: Das Ventilgehäuse sowie übrige Metallteile mit Flüssigkeitskontakt: Entzinkungsbeständiges Messing DZR Konformität: PED97/23/EC, Artikel 3.3

Passend für atmosphärische Gasbrenner (Ionisation): Mod.05 bis 350 kW Mod.10 bis 120 kW
